ANALOG SIGNAL, FREKUENSI, FASE GELOMBANG, dan PANJANG GELOMBANG

Gelombang sinus adalah sinyal analog periodik sederhana. Gelombang sinus tidak bisa diurai kedalam sinyal sederhana

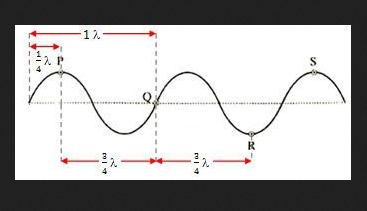

Sine Wave

Gelombang sinus memiliki tiga parameter, diantaranya:

1. Puncak amplitude
2. Frekuensi
3. Fase gelombang

PUNCAK AMPLITUDE
Pada gambar (sine wave), puncak amplitude ditandai dengan huruf ‘P’ . Puncak amplitude adalah nilai mutlak dari sinyal dengan intensitas tertinggi.

Dalam sinyal elektrik, puncak amplitude diukur dalam volts

FREKUENSI
sebelum memahami frekuensi, ada baiknya mengetahui apa itu periode. Periode adalah nilai waktu satu siklus dalam satu detik. Sedangkan frekuensi adalah jumlah periode dalam satu detik

Rumus frekuensi: Frekuensi= 1/periode

Periode dinyatakan dalam detik (s)
Frekuensi dinyatakan dalam Hertz (Hz)

Contoh:
Dik: periode sinyal 100ms
Dit: Tentukan nilai frekuensi dalm kilohertz?

Perhitungan frekuensi

FASE
Fase atau lebih mudah dipahami dengan dengan istilah lain “beda fase” (phase shift) adalah posisi awal sinyal (gelombang) ketika t=0.

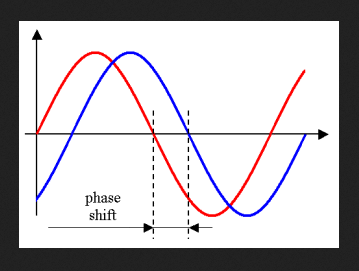

Phase shift image

PANJANG GELOMBANG
Adalah jarak sinyal dalam satu periode. Satuan panjang gelombang adalah meter (m)

Rumus panjang gelombang:

1. kecepatan propagasi*periode
2. kecepatan propagasi/frekuensi

Contoh:

contoh perhitungan panjang gelombang

Demikian yang dapat saya sampaikan pada kesempatan kali ini, semoga bermanfaat.

See you later
